BUU7 73,18X 79,18X 1,02/1,27

Profile

Støttering i NBR
Støtteringene med konkav profil er udviklet til at udvide anvendelsesområdet for O-ringe og forhindre udpresning af O-ringen gennem spalter. De beskytter O-ringe ved radial tætning under højere tryk og krævende forhold. NBR (nitrilgummi) er et ideelt materiale grundet dets fremragende olie- og fedtbestandighed samt mekaniske egenskaber.

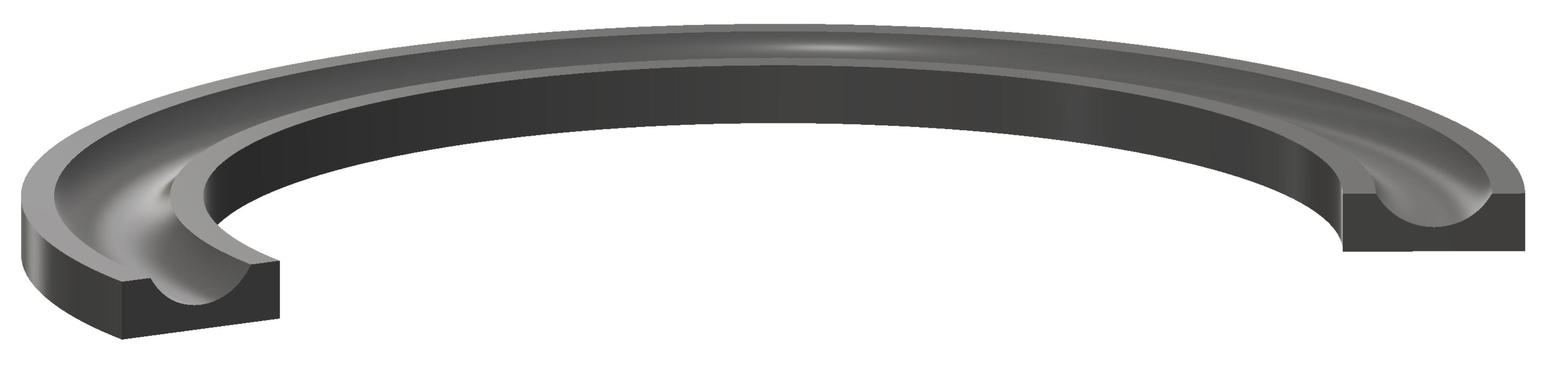

Profil
Konkav tværsnitsprofil.

Produktfördelar

	Udvider anvendelsesområdet for O-ringe Forhindrer udpresning af O-ringe i spalte Fremragende tætningseffekt Lav deformation takket være større kontaktflade med O-ringen Pålideligt design, velegnet til generelle industrielle applikationer God pris-/ydelsesforhold Fås i mange forskellige dimensioner Nem at montere og afmontere

Användning

	Støtteringe anvendes bredt i industrien, især i stationære maskiner og ved statisk tætning. De er ideelle til hydraulikcylindre, sprøjtestøbe- maskiner, mineudstyr, hydrauliske ventiler, rørbeslag i den generelel industri, kugleventiler, hvor højere ydeevne er påkrævet. Anvendelsesgrænser De operationelle grænser bestemmes af den valgte O-ring. Systemets trykmodstand kan øges ved at reducere spalteåbningen og bruge en støttering. • Temperatur [°C]: -30 til +100 • Tryk [MPa]: maks. 12 Bemærk, at de angivne værdier er maksimumværdier og muligvis ikke kan opnås samtidigt.

Støtteringe anvendes bredt i industrien, især i stationære maskiner og ved statisk tætning. De er ideelle til hydraulikcylindre, sprøjtestøbe-

maskiner, mineudstyr, hydrauliske ventiler, rørbeslag i den generelel industri, kugleventiler, hvor højere ydeevne er påkrævet.

Anvendelsesgrænser

De operationelle grænser bestemmes af den valgte O-ring. Systemets trykmodstand kan øges ved at reducere spalteåbningen og bruge en støttering.

• Temperatur [°C]: -30 til +100

• Tryk [MPa]: maks. 12

Bemærk, at de angivne værdier er maksimumværdier og muligvis ikke kan opnås samtidigt.

Montering

	BUU støtteringe i NBR kan nemt monteres med hånden uden brug af specialværktøj, og det er vigtigt at undgå skader under installationen. Brug altid montageværktøj af blødt materiale uden skarpe kanter. Ved ensidet trykbelastning bør støtteringene monteres med den konkave side mod O-ringen og den flade side mod spalten. For skiftende trykretninger anbefales det at anvende to støtteringe – én på hver side af O-ringen.

BUU støtteringe i NBR kan nemt monteres med hånden uden brug af specialværktøj, og det er vigtigt at undgå skader under installationen. Brug altid montageværktøj af blødt materiale uden skarpe kanter.

Ved ensidet trykbelastning bør støtteringene monteres med den konkave side mod O-ringen og den flade side mod spalten. For skiftende trykretninger anbefales det at anvende to støtteringe – én på hver side af O-ringen.

Särskilda godkännanden

	Certifikater og godkendelser Se det aktuelle datablad for materialet for at få oplysninger om relevante godkendelser og certifikater, da disse afhænger af den valgte compound og kan variere.

Certifikater og godkendelser
Se det aktuelle datablad for materialet for at få oplysninger om relevante godkendelser og certifikater, da disse afhænger af den valgte compound og kan variere.

Observera

	I systemer, hvor trykket skifter fra side til side, anbefales det at montere en støttering på begge sider af O-ringen for at sikre optimal beskyttelse. Opbevaringstemperaturen bør holdes under 25°C for at sikre produktets holdbarhed. Der må ikke være nogen direkte varmekilder i opbevaringsområdet, og produktet skal beskyttes mod direkte sollys. Det er vigtigt at undgå kondens i opbevaringsrummet, og produktet må ikke udsættes for ozon eller ioniserende stråling.

I systemer, hvor trykket skifter fra side til side, anbefales det at montere en støttering på begge sider af O-ringen for at sikre optimal beskyttelse.

Opbevaringstemperaturen bør holdes under 25°C for at sikre produktets holdbarhed. Der må ikke være nogen direkte varmekilder i opbevaringsområdet, og produktet skal beskyttes mod direkte sollys. Det er vigtigt at undgå kondens i opbevaringsrummet, og produktet må ikke udsættes for ozon eller ioniserende stråling.
